La conception
L'objectif est de fabriquer une caisse à outils pour un jeune enfant. La caisse doit être durable (donc solide) et facile à monter avec un enfant. L'étape de fabrication/montage est pensée pour être un moment de partage et de découverte de la menuiserie. Cette caisse est inspirée (notamment sa fermeture), de modèles de boites japonnaises.
L'ensemble sera fabriqué en Contreplaqué de 10mm, à l'exception des poignées.Les pièces sont assemblées entre elles par collage et vissage.
- Largeur: 400mm
- Hauteur: 150mm
- Profondeur: 250mm
Le fichier
C'est un fichier Freecad, contenant l'ensemble de la caisse, assemblée. Il contient une feuille de calcul, qui permet de rendre le modèle paramétrique. Il suffit de changer les cotes dans la feuille de calcul, pour que le modele s'adapte automatiquement.
Images

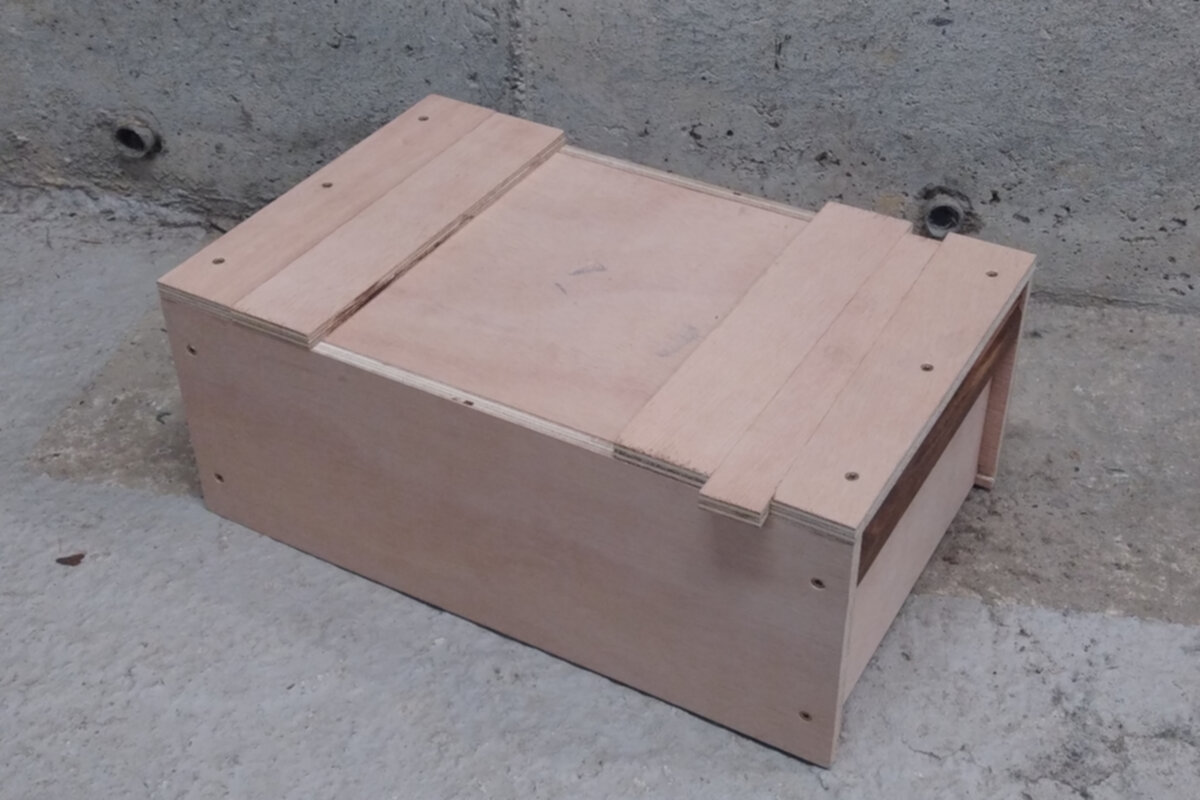

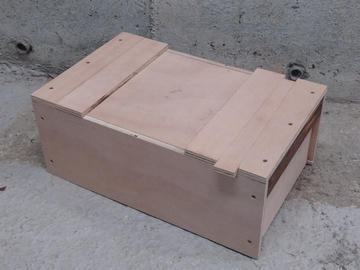

Caisse

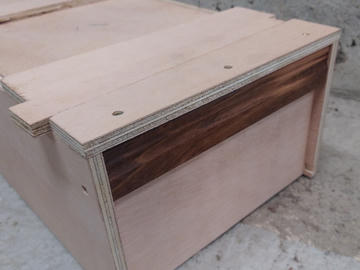

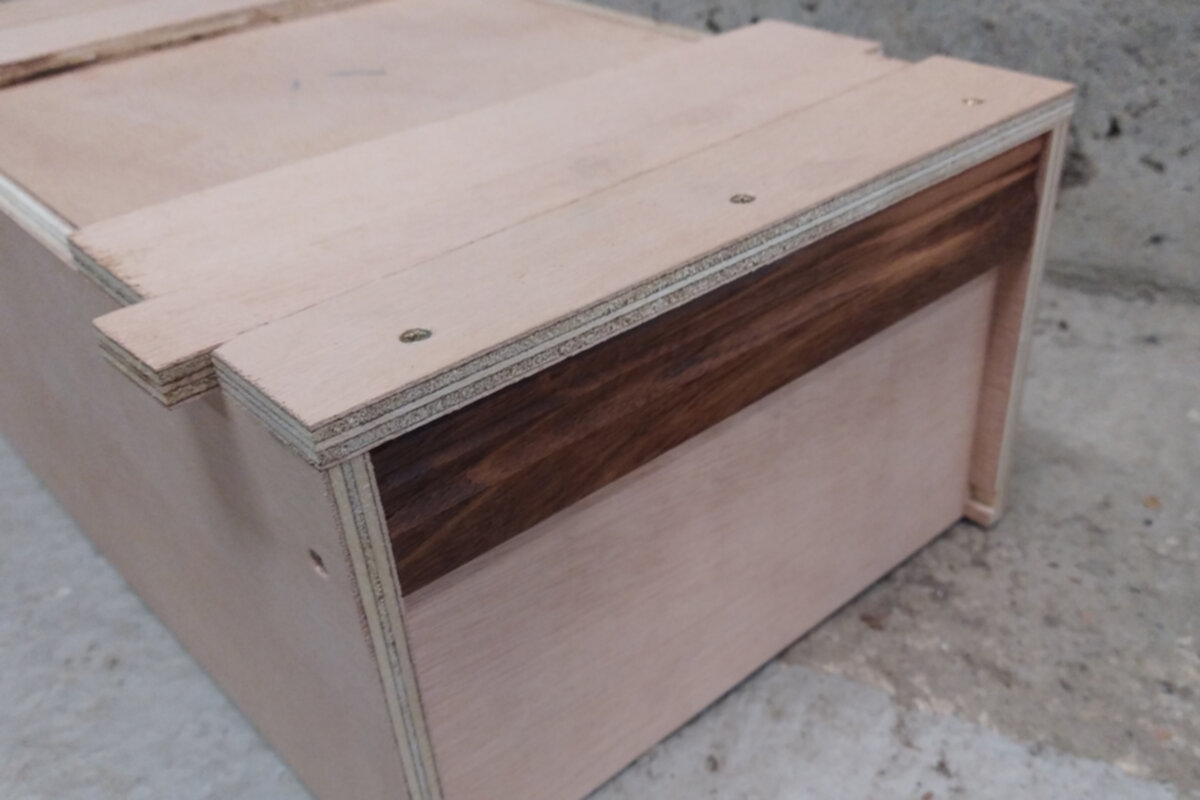

Cote

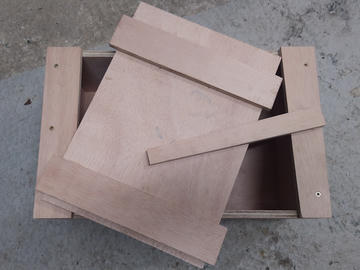

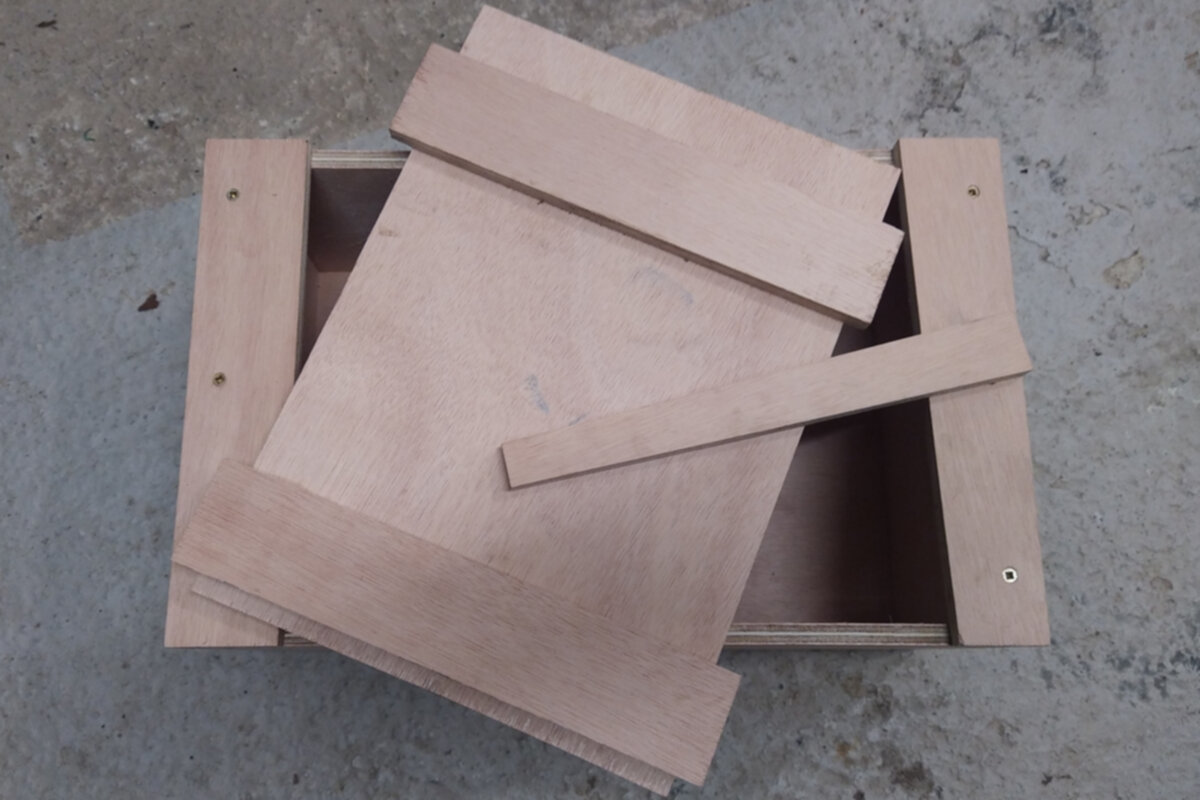

Couvercle

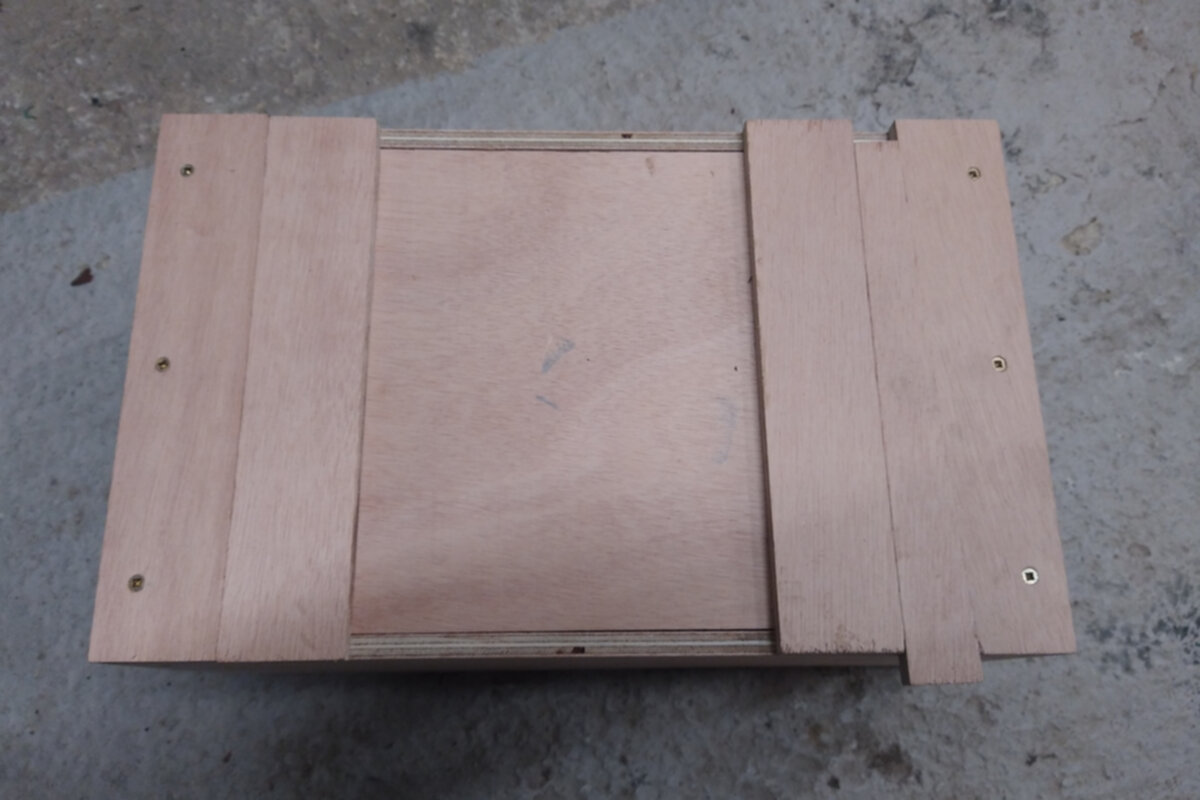

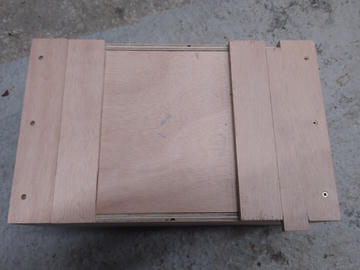

Dessus

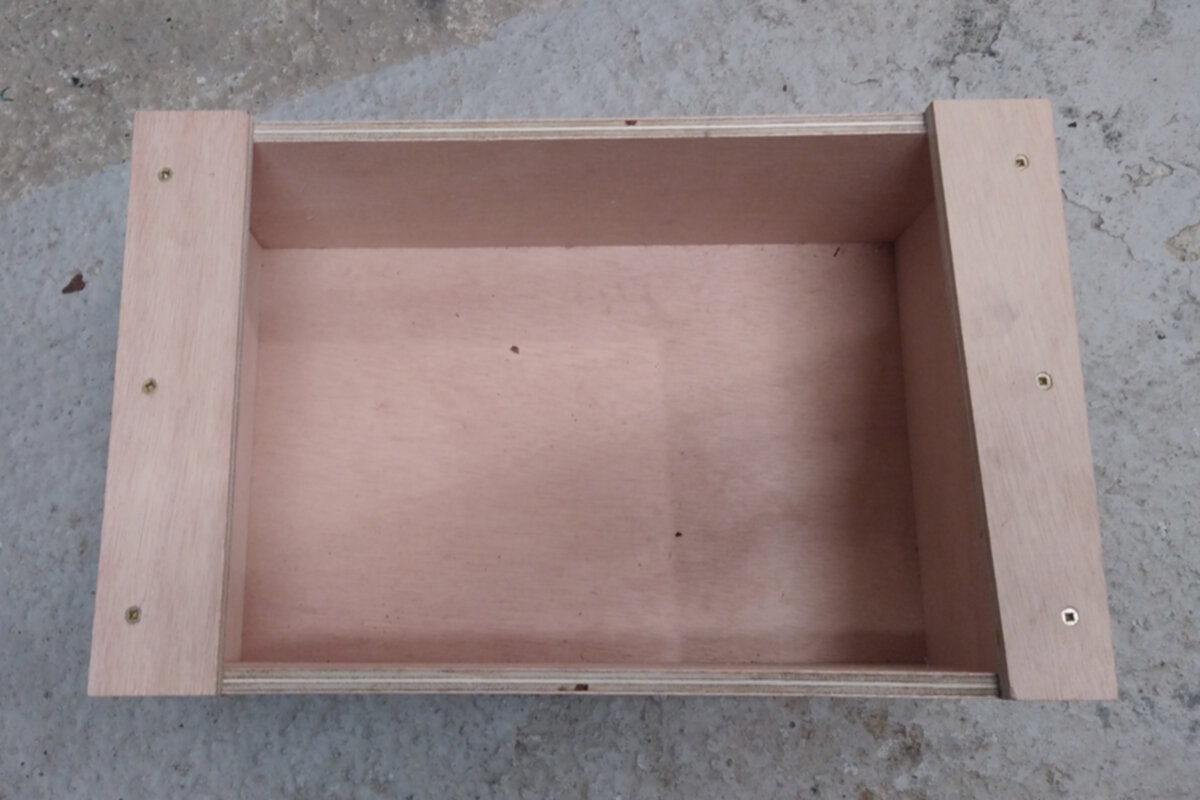

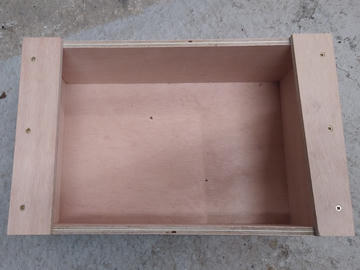

Ouverte

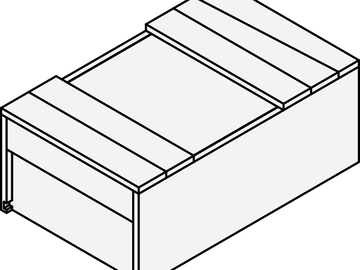

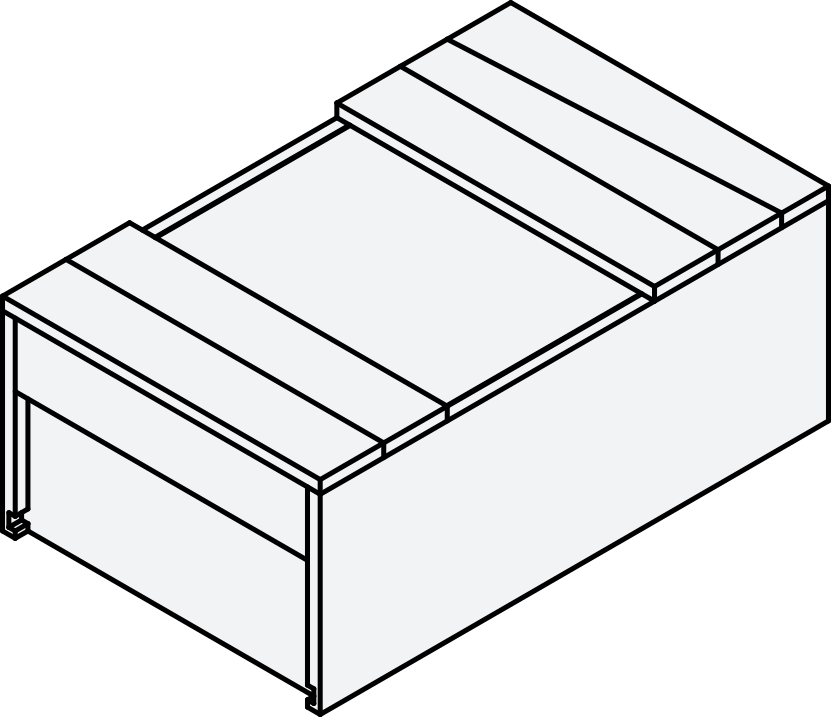

Perspective
